LSS-120-03-L-DV-A - Samtec Inc.

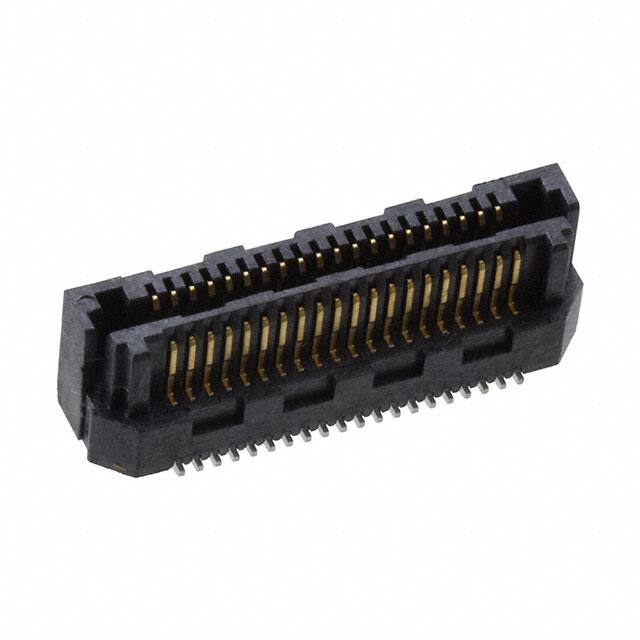

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-LSS-120-03-L-DV-A

Hersteller Teil #: LSS-120-03-L-DV-A

Produktkategorie: Rectangular Connectors - Arrays, Edge Type, Mezzanine (Board to Board)

Hersteller: Samtec Inc.

Beschreibung: SAMTEC LSS-120-03-L-DV-A Board-To-Board Connector, LSS Series, 40 Contacts, Receptacle, 0.635 mm, Solder, 2 Rows

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

LSS-120-03-L-DV-A Datenblatt

Attribute

Attribute Value

Factory Lead Time

8 Weeks

Mounting Type

Surface Mount

Housing Material

Polymer

Mounting Option 1

LOCKING

Contact Materials

Bronze

Packaging

Tube

Series

Razor Beam™ LSS

Published

2011

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

Connector Type

Self Mating, Non-Gendered

Number of Positions

Max Operating Temperature

125°C

Min Operating Temperature

-55°C

Number of Rows

Gender

Receptacle

Additional Feature

MICRO RUGGED

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Mixed Contacts

Option

GENERAL PURPOSE

Pitch

0.025 0.64mm

Total Number of Contacts

Orientation

Straight

Depth

4.14mm

Number of Conductors

ONE

Reference Standard

Contact Finish

Gold

Reliability

COMMERCIAL

Number Of PCB Rows

PCB Contact Pattern

RECTANGULAR

Mating Information

MULTIPLE MATING PARTS AVAILABLE

Body Breadth

0.163 inch

Housing Color

Black

Body/Shell Style

SOCKET

Contact Pattern

RECTANGULAR

Features

Board Guide

Length

17.45mm

Contact Finish Thickness

10.0μin 0.25μm

Plating Thickness

10μin

Height Above Board

0.209 5.30mm

Stack Height (Mating)

7mm 8mm 10mm

REACH SVHC

No SVHC

Radiation Hardening

RoHS Status

ROHS3 Compliant

Telefon	Teilenummer	Paket	Beschreibung
	LSS-120-03-L-DV-A		SAMTEC LSS-120-03-L-DV-A Board-To-Board Connector, LSS Series, 40 Contacts, Receptacle, 0.635 mm, Solder, 2 Rows
	5-5179010-1		TE CONNECTIVITY / AMP 5-5179010-1 Stacking Board Connector, Vertical, Fine Stack Series, Receptacle, 0.8 mm, 40 Contacts
	FX20-40S-0.5SV		HIROSE(HRS) FX20-40S-0.5SVBoard-To-Board Connector, FX20 Series, Surface Mount, Receptacle, 40 Contacts, 0.5 mm

LSS-120-03-L-DV-A Preis
LSS-120-03-L-DV-A Verteilers
LSS-120-03-L-DV-A Hersteller
LSS-120-03-L-DV-A Technische Daten
LSS-120-03-L-DV-A PDF
LSS-120-03-L-DV-A Datenblätter
LSS-120-03-L-DV-A Bild
LSS-120-03-L-DV-A Foto
LSS-120-03-L-DV-A Teil
LSS-120-03-L-DV-A Lagerbestand
LSS-120-03-L-DV-A Inventar
LSS-120-03-L-DV-A Angebotsanfrage
Kaufen LSS-120-03-L-DV-A
LSS-120-03-L-DV-A Anfrage
LSS-120-03-L-DV-A Onlinebestellung

Suchen Sie nach anderen Teilen wie LSS12

Index: 0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KYundefined-undefined

Hersteller Teil #:

Produktkategorie:

Hersteller:

Beschreibung: SAMTEC LSS-120-03-L-DV-A Board-To-Board Connector, LSS Series, 40 Contacts, Receptacle, 0.635 mm, Solder, 2 Rows

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

Datenblatt

Lagerbestand: 321 Kann sofort geliefert werden

Stückpreis: 2.32007

Menge.	Stückpreis
1+:	$2.32007
10+:	$2.18874
100+:	$2.06485
500+:	$1.94797
1000+:	$1.83771

Zwischensumme: $2.32007
